gepanzertes Fahrzeug mit Radfahrwerk - ohne
absenkbare Zusatzräder - mit mehr als drei Rädern je
Fahrzeugseite - zwischen dem zweiten und dritten Rad
befindet sich keine Seitenluke - mit fest an der rechten
vorderen Wannenseite eingebautem Teleskopmast |
|
Führungsstelle
R-145BM
|
Grundausführung ohne Schwertantennen |
Führungsstelle

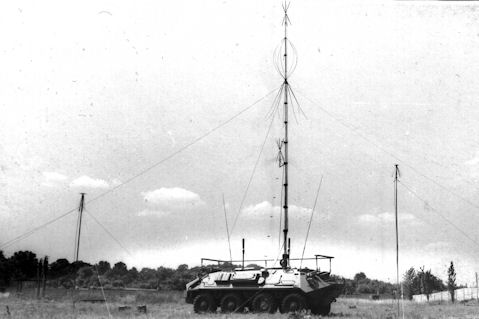

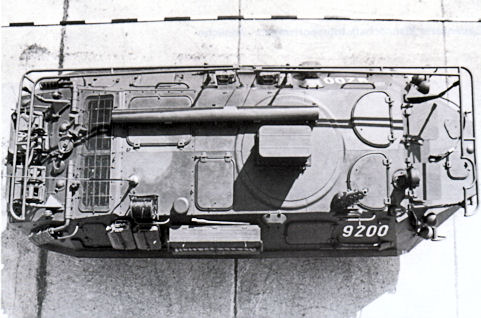

R-145BM in Arbeitslage, die Rahmenantenne ist
hochgeklappt
|
|
Führungsstelle

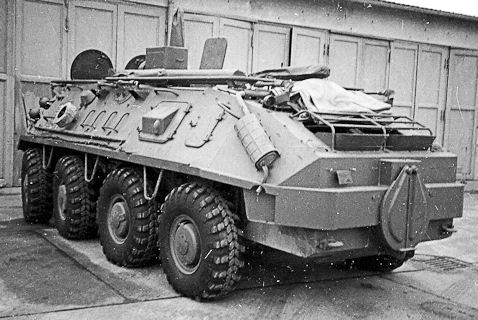

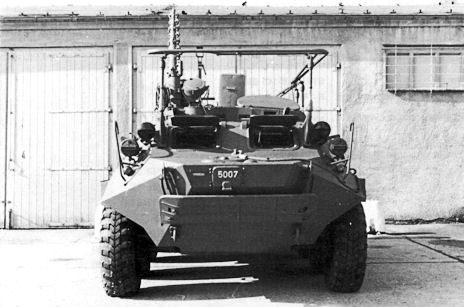

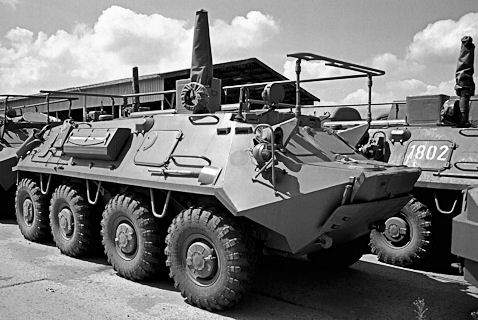

R-145BM in Marschlage |
|
|
nach oben
|
|
Führungsstelle

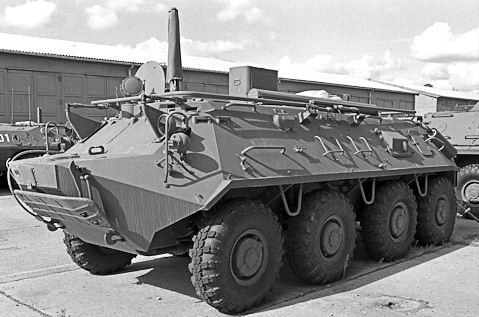

R-145BM Akl
|
Grundausführung mit einer Schwertantenne |
In
der NVA wurden die beiden Ausführungen
R-145BM Akl1 und R-145BM Akl2 genutzt.
Sie unterscheiden sich in der Nutzung
unterschiedlicher Nachrichtengeräte.
Äußerlich kann man die beiden
Ausführungen an der Anordnung der
Schwertantenne unterscheiden. |
Führungsstelle

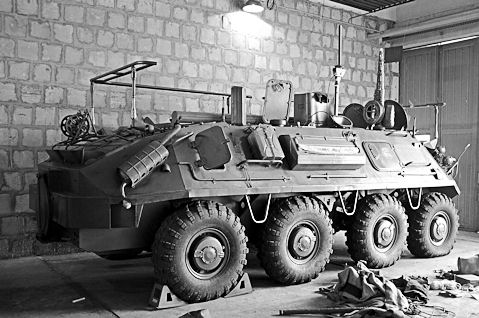

R-145BM Akl1 |
|
|

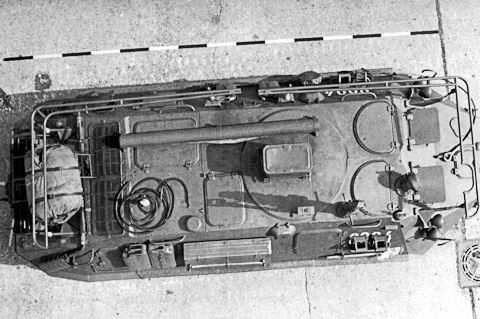

bei der Ausführung R-145BM Akl1 befindet sich der
Antennenfuß der Schwertantenne am Rand der runden
Turmabdeckung
|
nach
oben |
|

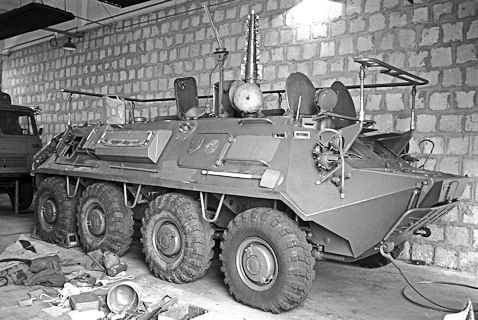

Führungsstelle
R-145BM Akl2 |
|
|

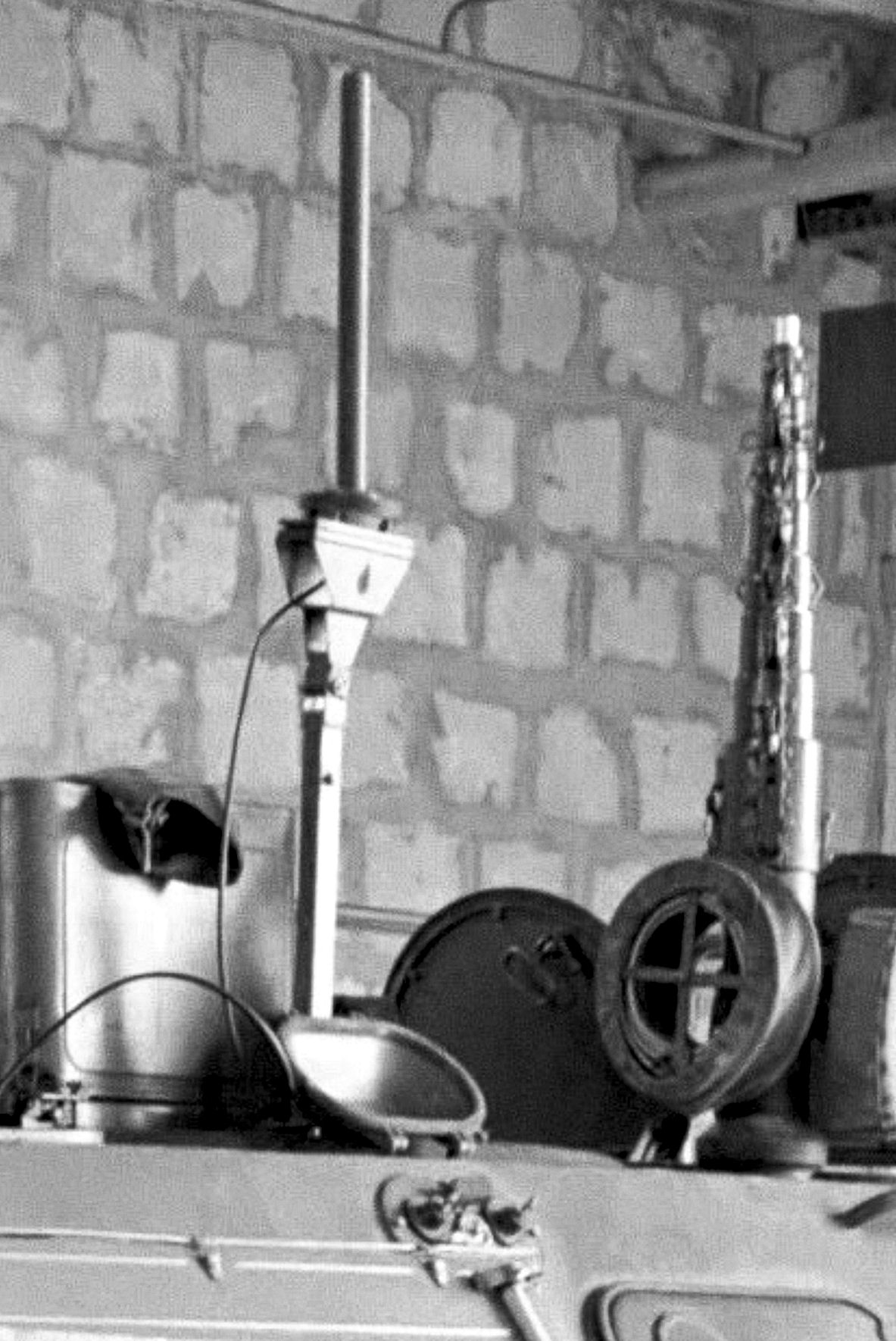

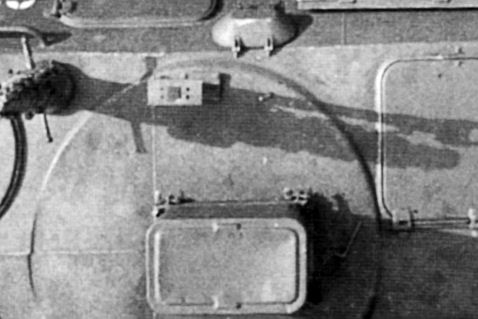

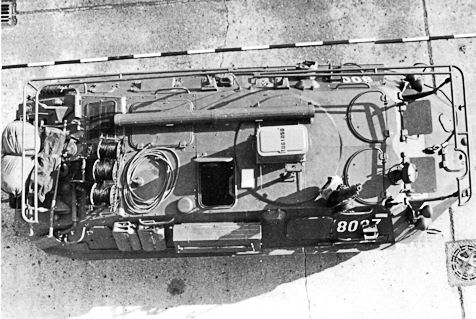

bei der Ausführung R-145BM Akl2 befindet sich der
Antennenfuß der Schwertantenne direkt neben dem
Elektroaggregat
|
|
der Antennenfuß mit Schwertantenne |
nach
oben |
|
Führungsstelle
R-145BM L1 und R-145BM L2
|
In
der NVA wurden die beiden Ausführungen
R-145BM L1 und R-145BM L2 genutzt. Sie
unterscheiden sich in der Nutzung
unterschiedlicher Nachrichtengeräte.
Äußerlich kann man die beiden
Ausführungen am Aufbau der
Antennenanlage unterscheiden. Die
Ausführung L2 verfügt über eine
Doppelkonusantenne, die bei der
Ausführung L1 fehlt. |

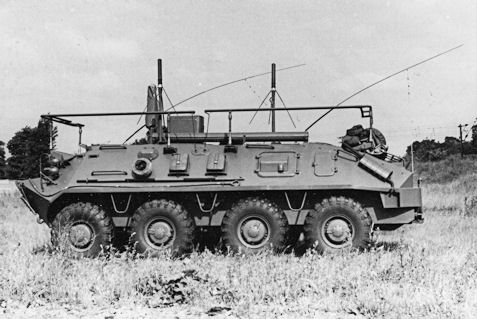

Führungsstelle

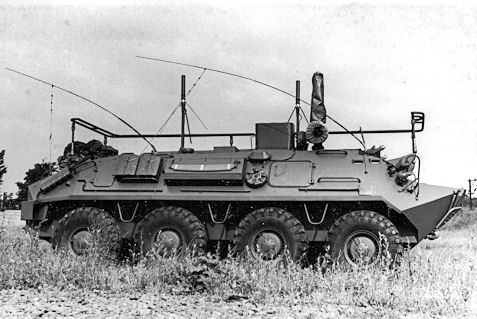

R-145BM L2
|
|
am Ende
des Teleskopmasten befindet sich bei der Ausführung R-145BM
L2 die Doppelkonusantenne
|
nach
oben |
