432 - Automatisiertes
Führungssysten der LaSK 9S743 PASUV
|
4321 |
kippbarer Teleskop-Antennenmast vorne links auf dem Wannendach | 4322 |
- |
ohne kippbarem Teleskop-Antennenmast vorne links auf dem Wannendach | Rechnerkomplex |
4322 |
kippbare Doppelrahmenantenne auf dem
Wannendach |
4323 |
- |
ohne Doppelrahmenantenne auf dem Wannendach |
4324 |
4323 |
Beobachtungsgerät vorne auf dem Wannendach |
MP-24M |
- |
kein Beobachtungsgerät vorne auf dem
Wannendach |
MP-21M |
4324 |
Blattantenne vorne auf dem Wannendach | MP-25M - MP-23M |
- |
keine Blattantenne vorne auf dem Wannendach | MP-22M |
Fahrzeug mit eigenem Antrieb - gepanzert - Kettenfahrzeug ohne Turm - Laufrollen-Laufwerk - Antrieb vorne - sieben Laufrollen - kein Schutzgatter für Antennenteile auf dem Wannendach |

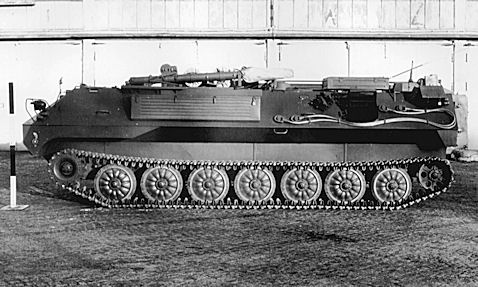

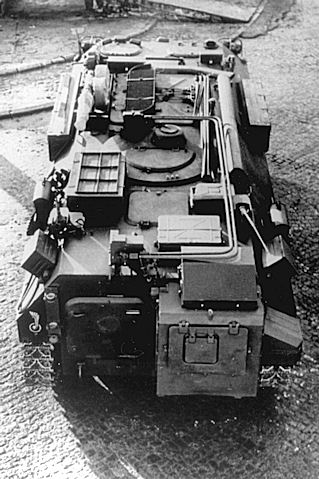

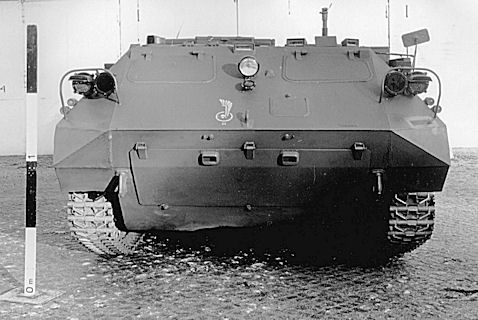

Kommando-Stabsfahrzeug
MP-21M |
kippbarer Teleskop-Antennenmast vorne links auf dem Wannendach - kippbare Doppelrahmenantenne auf dem hinteren Wannendach |
zum System gehören: Kommando-Stabsfahrzeug MP-21M - Divisionskommandeur Kommando-Stabsfahrzeug MP-21M - Stellvertreter Divisionskommandeur Kommando-Stabsfahrzeug MP-21M - Chef des Stabes Kommando-Stabsfahrzeug MP-21M2 - Leiter chemische Dienste Kommando-Stabsfahrzeug MP-21M3 - Leiter Aufklärung |
|

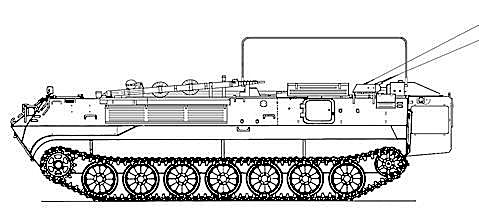

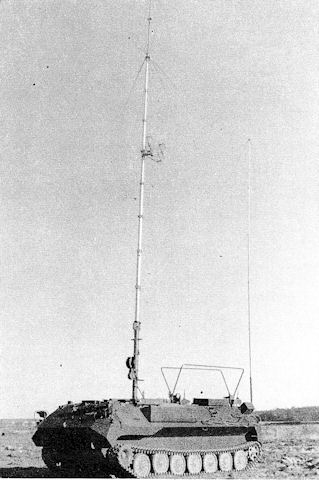

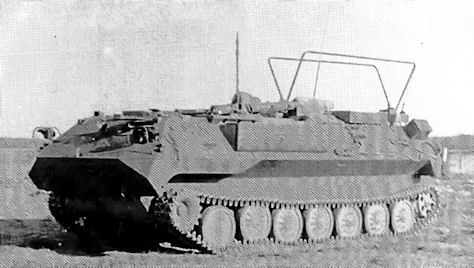

Kommando-Stabsfahrzeug MP-21M in Arbeit- und Marschslage |
nach oben |
Kommando-Stabsfahrzeug MP-22M |
kippbarer Teleskop-Antennenmast vorne links auf dem Wannendach |
zum System gehört: Kommando-Stabsfahrzeug MP-22M - Chef Truppenluftabwehr |
nach oben |

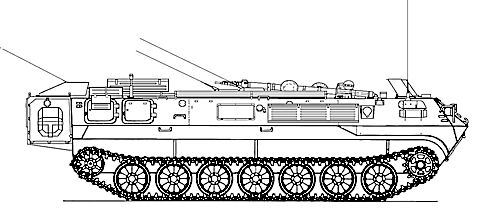

Kommando-Stabsfahrzeug MP-23M |
kippbarer Teleskop-Antennenmast vorne links auf dem Wannendach - Blattantenne vorne auf dem Wannendach |
zum System gehört: Kommando-Stabsfahrzeug MP-23M - Gefechtsführungsgruppe der Fliegerkräfte |

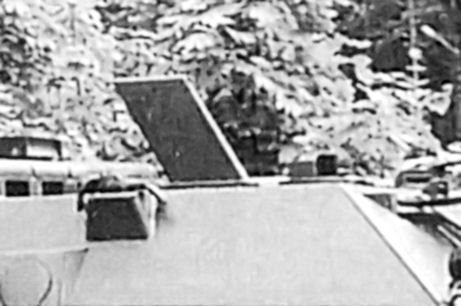

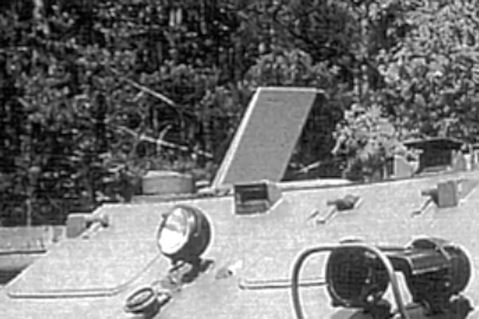

Blattantenne vorne rechts auf dem Wannendeck
|
nach oben |

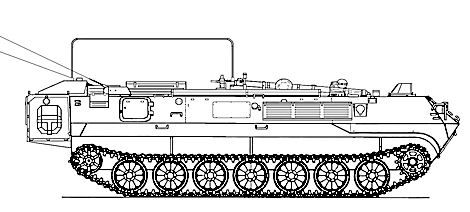

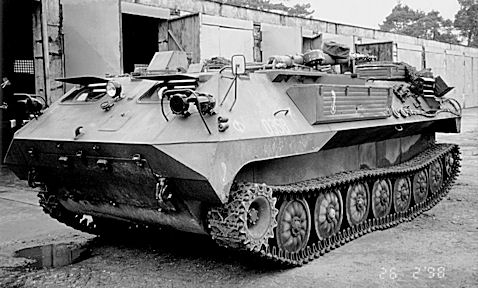

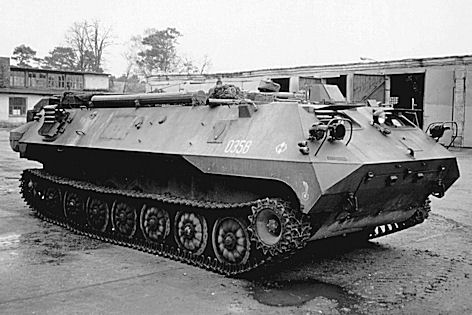

Kommando-Stabsfahrzeug MP-24M |
kippbarer Teleskop-Antennenmast vorne links auf dem Wannendach - kippbare Doppelrahmenantenne auf dem hinteren Wannendach - Beobachtungsgerät vorne auf dem Wannendach |
zum System Gehören: Kommando-Stabsfahrzeug MP-24M - Chef Raketentruppen/Artillerie Kommando-Stabsfahrzeug MP-24M1 - Stellvertreter Chef Raketentruppen/Artillerie Kommando-Stabsfahrzeug MP-24M1 - Stellvertreter des Kommandeurs des Artillerieregiments (AR) und Chef des Stabes Kommando-Stabsfahrzeug MP-24M2 - Kommandeur Geschosswerferabteilung Kommando-Stabsfahrzeug MP-24M2 - Kommandeur 1. Artillerieabteilung des AR Kommando-Stabsfahrzeug MP-24M2 - Kommandeur 2. Artillerieabteilung des AR Kommando-Stabsfahrzeug MP-24M2 - Leiter Artillerie im MSR |

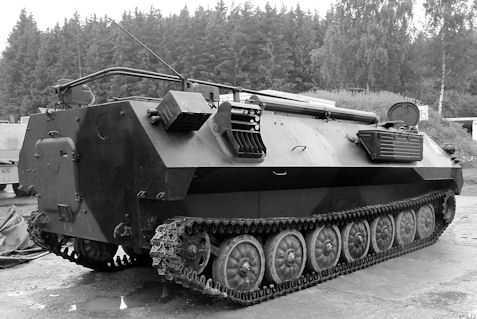

beim rechten
Fahrzeug fehlt hinten rechts der Erker mit den
Elektroaggregat |

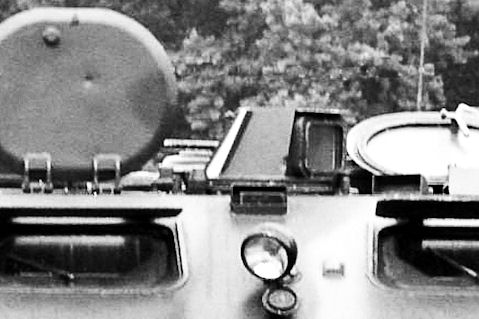

Beobachtungsgerät vorne auf dem Wannendach |
nach oben |

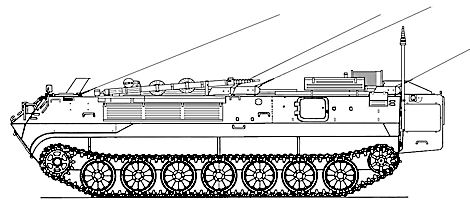

Kommando-Stabsfahrzeug MP-25M |
kippbarer Teleskop-Antennenmast vorne links auf dem Wannendach - Blattantenne vorne auf dem Wannendach |
zum System gehört: Kommando-Stabsfahrzeug MP-25M - Funkmess-Informationsbearbeitungsstelle |
nach oben |

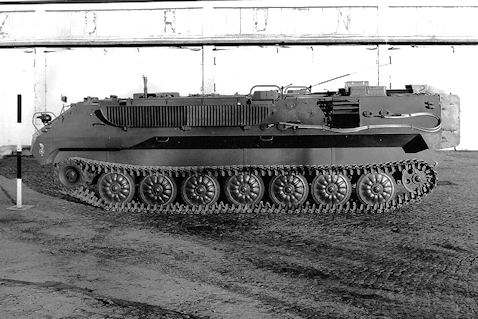

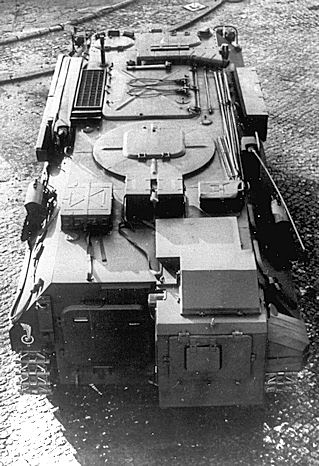

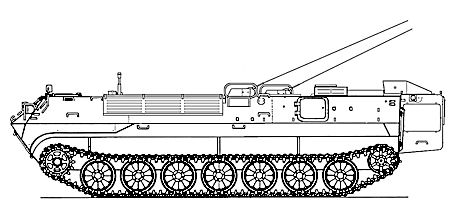

Rechnerkomplex
3M |
ohne kippbarem Teleskop-Antennenmast vorne links auf dem Wannendach |
zum System gehören: Rechnerkomplex Stab Beta 3M Rechnerkomplex Stab RTA Beta 3M |
|
nach oben |
