Die Bestandsaufnahme deutscher Waffen vom 15.11.1950 weist auch 79 schwere Granatwerfer 8 cm aus.
Die schweren Granatwerfer
wurden 1937, bis Werfer-Nr. 386, und 1938 gefertigt. Ein Teil der Fertigungen
38 wurde mit Zweibeinen aus Stahl, der Rest mit Zweibeinen aus Leichtmetall
ausgerüstet.
Welche Fertigung
der in der HVA eingesetzte Werfer war, lässt sich nicht mehr feststellen.
Der schwere
Granatwerfer 34 (8 cm) Fertigung 1938
"Der schwere
Granatwerfer 34 (8 cm) ist eine Steilfeuerwaffe. Er ist ein Vorderlader
mit glattem Rohr von 8 cm Kal. und wiegt etwa 56,7 kg. Er verschießt
Wurfgranaten mit einem Gewicht von 3,5 kg auf Entfernungen von 60 bis 1900
m.
Zum Verladen
auf dem Marsch dient der GefechtskarreZur Bedienung eines leichten Granatwerfers
sind erforderlich: ein Truppführer, ein Richtschütze, ein Ladeschütze.
Für den Munitionsersatz sind unter Umständen weitere, von Fall
zu Fall zuzuteilende Schützen erforderlich.
Der leichte Granatwerfer
36 ist ein glatter Vorderlader von 5 cm Kal. und einem Gewicht von 13 kg.
Er besteht aus
den Hauptgruppen: Rohr und Abfeuerungseinrichtung, Höhenrichttrieb,
Bodenplatte, Seitenrichttrieb, Kipptrieben und Richtaufsatz."
(aus. H.Dv. 145 Der leichte Granatwerfer 36 (5 cm) 1937

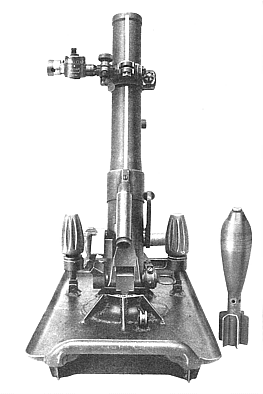

Der leichte
Granatwerfer 36 (5 cm) Fertigung 1938
"Der leichte
Granatwerfer 36 ist die kleinste Steilfeuerwaffe der Infanterie. Er ist
ein Vorderlader mit glattem Rohr von 50 mm Kal. und wiegt etwa 14 kg. Er
verschießt Wurfgranaten mit einem Gewicht von 0,900 kg auf eine Höchstschußweite
von 520 m. Zur Bedienung eines leichten Granatwerfers sind erforderlich:
ein Truppführer, ein Richtschütze, ein Ladeschütze. Für
den Munitionsersatz sind unter Umständen weitere, von Fall zu Fall
zuzuteilende Schützen erforderlich.
Die Hauptteile
des leichten Granatwerfers 36 (5 cm) sind: Rohr und Verschluß, Höhenrichttrieb,
Bodenplatte mit Seitenrichttrieb und Kipptrieben und Richtaufsatz."
(aus. H.Dv. 101 Der leichte Granatwerfer 36 (5 cm) 1938
Die DDR nutzte diese Waffe bis 1952 als Lehr- und Ausbildungswaffe.
Taktisch-technische Angaben
Leichter Granatwerfer 36 (Fertigung 1938) | Leichter Granatwerfer 36 (Fertigung 1937) | |
Kaliber, mm
Rohrlänge, mm |
50
350 |
50
350 |
Richtmittel | Richtaufsatz (Fertigung 1938) | Richtaufsatz (Fertigung 1936 oder 1937) |
Schwenkbereich, Grad
Erhöhung, Grad |
je 16
+ 41 ... + 89 |
je 16
+ 41 ... + 83 |
Gewicht in Marschstellung,
kg
Gewicht in Feuerstellung, kg |
14,96
14,0 |
13,55
12,5 |
maximale Anfangsgeschwindigkeit,
m/s
Schußweite maximal, m Schußweite minimal, m |
80
520 mit großer Ladung 60 mit kleiner Ladung |
80
575 mit großer Ladung 75 mit kleiner Ladung |
Anzahl der Ladungen | 2 | 2 |
Granaten | 5 cm Wurfgranate 36 | 5 cm Wurfgranate 36 |
Fertigung 1938 |
Fertigung 1937 |
Fertigung 1938 |
Das Material stammt aus:
H.Dv. 101 Der leichte Granatwerfer
36 (5 cm) 1938
H.Dv. 145 Der leichte Granatwerfer
36 (5 cm) 1937
