Schweres Infanteriegeschütz 33

Am 22.12.1949 erhielt die HVA unter anderem 26 Stück sIG 33, Kal. 150 mm.

"Das schwere Infanteriegeschütz 33 ist ein Flach- und Steilfeuergeschütz mit Kastenlafette, Rohrrücklaufbremse, Luftvorholer, Zieleinrichtung 34 und Rundblickfernrohr. Das Rohr hat ein Kaliber von 149,1 mm und 11 Kaliber Länge.
Das Geschütz besteht aus den Hauptteilen: Rohr, Verschluß, Lafettenkörper, Rohrwiege, Rohrbremse, Luftvorholer, Federausgleicher, Höhen- und Seitenrichtmaschine, Achse mit Federung, Fahrbremse, Sandsporn, Rad, Panzerschild und Zieleinrichtung."  (aus. H.Dv. 109 Das schwere Infanteriegeschütz 33  1938)

Besondere Merkmale: stark ausgeprägte Kastenlafette, Stahlgußräder - für Kfz.-Zug mit Vollgummi, Rücklaufbremse und Luftvorholer in einer Wiege unter dem Rohr, Rohr aus einem Stück mit abnehmbarem Bodenstück, horizontal gleitender Schubkurbelflachkeilverschluß, geteilter Schild rechts und links vom Rohr.

Die 1927 entwickelte Waffe wurde 1933 in die Truppe eingeführt. Sie war das Standardgeschütz der Infanterie-Geschützkompanien der Grenadierregimenter und der Panzergrenadierregimenter. Das Geschütz war bis 1945 im Gebrauch deutscher Einheiten.
Die DDR nutzte diese Waffe bis 1952 als Lehr- und Ausbildungswaffe.


Taktisch-technische Angaben
Kaliber, mm
Rohrlänge, mm
gezogener Teil, mm
Verbrennungsraum, mm
149,1
1700
1346
129
Züge, Zahl 44
Drall konstanter Rechtsdrall
Abfeuerung
Rohrrücklauf maximal, mm
Rohrrücklauf minimal, mm
Schlagbolzen
1225
1170
Richtmittel Rundblickfehrnrohr
Zieleinrichtung 34
Schwenkbereich, Grad
Erhöhung, Grad
Feuergeschwindigkeit, S/min
11
- 4 ... + 75
2 - 3

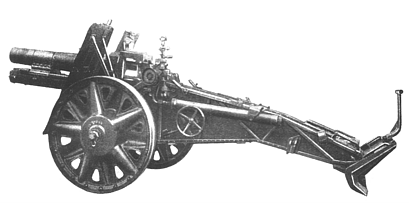

Länge in Marschstellung, mm
Breite in Marschstellung, mm
Höhe in Marschstellung, mm
4300
2150
1650
Gewicht in Marschstellung, kg

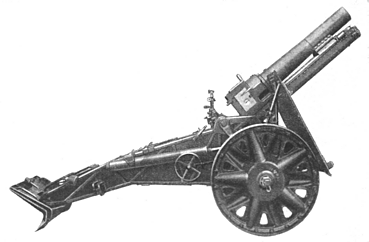

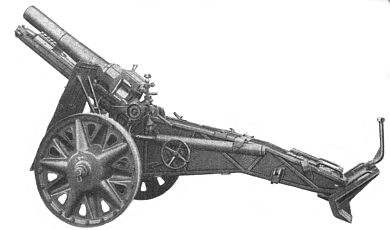

Gewicht in Feuerstellung, kg
2872
1750
maximale Anfangsgeschwindigkeit, m/s
Schußweite maximal, m
240
4700
Anzahl der Ladungen 6
Granaten 15 cm Infanteriegranate 33
15 cm Infanteriegranate 38
15 cm Infanteriegranate 38 Nebel
15 cm Infanteriegranate 38 HI/A




Das Material stammt aus:
Die deutschen Geschütze 1939 - 1945" von F.M. von Senger und Etterlin erschienen im Bechtermünz Verlag, ISBN 3-8289-0524-2
H.Dv. 109 Das schwere Infanteriegeschütz 33  1938
